[MYRAY] HYPERION X5 – HỆ THỐNG X-QUANG 2D/3D THIẾT KẾ GỌN, LINH HOẠT CHO CHẨN ĐOÁN NHA KHOA

Trong chẩn đoán hình ảnh nha khoa, một hệ thống X-quang cần đáp ứng đồng thời nhiều nhu cầu: hình ảnh 2D toàn cảnh, khảo sát 3D, lập kế hoạch Implant, đánh giá nội nha, xoang hàm và trong một số cấu hình có thể tích hợp chụp Cephalometric.

MyRay Hyperion X5 được phát triển theo định hướng này, kết hợp các khả năng chụp 2D và 3D Cone Beam, nhiều lựa chọn FOV, các chế độ quét khác nhau cùng hệ thống hỗ trợ định vị và xử lý hình ảnh.

Hyperion X5 có các phiên bản từ 2D PAN, 2D PAN Ceph Ready, 2D PAN CEPH đến 3D PAN Ceph Ready và 3D PAN CEPH. Với cấu hình 3D/2D, thiết bị cung cấp khả năng chẩn đoán thể tích kết hợp hiệu năng 2D; module Ceph có thể được tích hợp theo cấu hình lựa chọn và có khả năng retrofit ở một số phiên bản.

Hyperion X5 có gì nổi bật?

Hyperion X5 được xây dựng xoay quanh ba yếu tố chính: linh hoạt trong lựa chọn vùng chụp, tốc độ thu nhận hình ảnh và khả năng hỗ trợ quy trình chẩn đoán.

• Ở chế độ 3D, hệ thống cung cấp nhiều FOV từ 6 x 6 cm đến 10 x 10 cm, kết hợp ba chế độ QuickScan, Standard và SuperHD để lựa chọn theo mục tiêu chẩn đoán. Độ phân giải thể tích có thể đạt 80 μm, trong khi QuickScan 3D có thời gian quét khoảng 6,4 giây.
• Ở chế độ 2D, Hyperion X5 tích hợp các chương trình panoramic, MultiPAN, orthogonal panoramic, bitewing, TMJ và khảo sát xoang hàm; người dùng có thể lựa chọn vùng chụp và chế độ quét theo nhu cầu lâm sàng.

Hệ thống 2D với Focus-Free, iPAN và MultiPAN

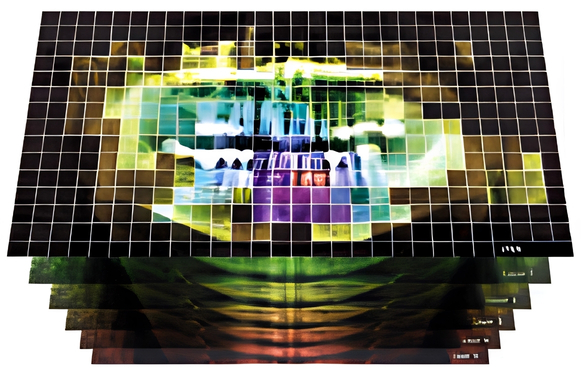

iPAN – tự động tối ưu hình ảnh Panorama





Hyperion X5 sử dụng công nghệ MRT (Morphology Recognition Technology) kết hợp chức năng iPAN để tự động tạo một hình ảnh panoramic chất lượng cao. Thuật toán lựa chọn vùng có độ nét phù hợp nhất theo hình thái bệnh nhân nhằm tối ưu lớp nét hiển thị.

Cấu hình iPAN DoseSaver 80 giúp giảm liều khoảng 20%, đồng thời cải thiện độ tương phản của cấu trúc răng và hỗ trợ quy trình chụp đơn giản hơn.





MultiPAN – nhiều lớp nét từ một lần chụp





Với MultiPAN, Hyperion X5 có thể tạo ra nhiều lớp lấy nét trong cùng một lần thu nhận. Người dùng có thể lựa chọn lớp ảnh phù hợp nhất với đặc điểm giải phẫu và mục tiêu chẩn đoán.

Hệ thống cung cấp 5 lớp lấy nét để lựa chọn, hữu ích trong các trường hợp có giải phẫu phức tạp hoặc cần hiệu chỉnh vị trí bệnh nhân sau khi thu nhận hình ảnh.







Không cần lấy nét và toàn cảnh vuông góc

Hyperion X5 sử dụng hệ thống panoramic Focus-Free cùng các chương trình xử lý hình ảnh nhằm tối ưu vùng lấy nét theo hình thái cung răng. Chế độ orthogonal panoramic giúp hạn chế hiện tượng chồng lấp giữa các răng kế cận, hỗ trợ quan sát cấu trúc răng rõ ràng hơn.

3D Cone Beam – độ phân giải đến 80 μm

Hyperion X5 được trang bị hệ thống 3D Cone Beam với khả năng tạo dữ liệu thể tích độ phân giải cao. Theo thông số kỹ thuật, độ phân giải lý thuyết tối đa trên mặt phẳng bệnh nhân đạt 6,3 lp/mm với voxel 80 μm, tùy cấu hình và chế độ chụp.

Hệ thống 3D sử dụng cảm biến 3D/PAN độ nhạy cao với dải động 16 bit, kết hợp bộ phát tia X điều khiển tự động bằng công nghệ MRT. Các cơ chế servo hỗ trợ căn chỉnh cảm biến và vùng chụp trong quá trình thu nhận dữ liệu.











3 chế độ quét cho từng mục tiêu chẩn đoán

Hyperion X5 cung cấp ba chế độ:

• QuickScan: quét nhanh với liều thấp, phù hợp cho theo dõi sau điều trị và đánh giá các cấu trúc lớn.
• Standard: chế độ phục vụ chẩn đoán và lập kế hoạch điều trị, cân bằng giữa chất lượng hình ảnh và liều chiếu.
• SuperHD: ưu tiên mức độ chi tiết cao, phù hợp khi cần đánh giá các cấu trúc vi thể.

Việc lựa chọn chế độ theo mục tiêu chẩn đoán giúp bác sĩ điều chỉnh quy trình thu nhận thay vì sử dụng một thiết lập cố định cho mọi trường hợp.

MultiFOV – lựa chọn vùng chụp theo nhu cầu lâm sàng

Một trong những điểm nổi bật của Hyperion X5 là hệ thống MultiFOV, cho phép lựa chọn vùng khảo sát từ khu vực nhỏ đến toàn bộ cung răng.

FOV	Ứng dụng
10 x 10 cm	Toàn bộ cung răng người lớn, xoang hàm
10 x 6 cm	Cung răng hàm trên
10 x 7 cm	Cung răng hàm dưới
8 x 7 cm	Khảo sát toàn bộ cung răng trẻ em
8 x 10 cm	Cung răng trẻ em kết hợp xoang hàm
8 x 6 cm	Bán cung hàm trên ở người lớn
8 x 7 cm	Bán cung hàm dưới ở người lớn
6 x 6 cm	Bán cung ở trẻ em hoặc vùng răng giới hạn
6 x 7 cm	Vùng răng giới hạn ở hàm dưới
10 x 10 cm	Khảo sát xoang hàm

FOV nhỏ – tập trung vào vùng cần chẩn đoán

Đối với các trường hợp chỉ cần khảo sát một vùng giới hạn, Hyperion X5 có thể sử dụng FOV đường kính 6 cm để tập trung vào vùng quan tâm thay vì quét một vùng lớn hơn.

Hyperion X5 hỗ trợ những chỉ định chẩn đoán nào?

Chẩn đoán Implant

Dữ liệu 3D có thể được sử dụng trong lập kế hoạch Implant, với khả năng đánh giá lượng xương hiện có và khoảng cách tới các cấu trúc giải phẫu xung quanh như ống thần kinh hàm dưới.

Thông qua RealGUIDE, dữ liệu 3D có thể kết hợp với dữ liệu STL từ máy quét trong miệng để xây dựng kế hoạch phục hình – Implant và hỗ trợ thiết kế máng phẫu thuật.

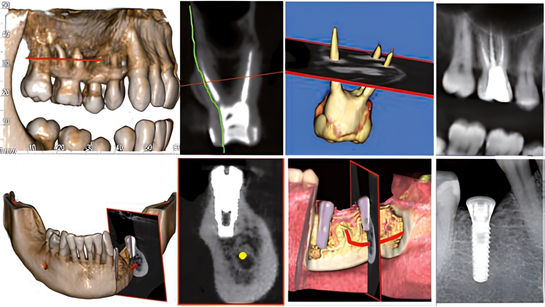

Nội nha



FOV nhỏ và chế độ hình ảnh độ phân giải cao có thể được sử dụng để khảo sát các vùng quan tâm trong nội nha. Công nghệ Local Low Dose Analysis phù hợp cho các đánh giá nội nha HD và những trường hợp cần khảo sát có phạm vi giới hạn.









Đánh giá xoang hàm



Với FOV 10 x 10 cm, Hyperion X5 có thể thu nhận dữ liệu xoang hàm trong một lần quét để phục vụ đánh giá thể tích và cấu trúc xoang. Dữ liệu này có thể hỗ trợ lập kế hoạch điều trị liên quan đến xoang hàm, bao gồm đánh giá trước các trường hợp

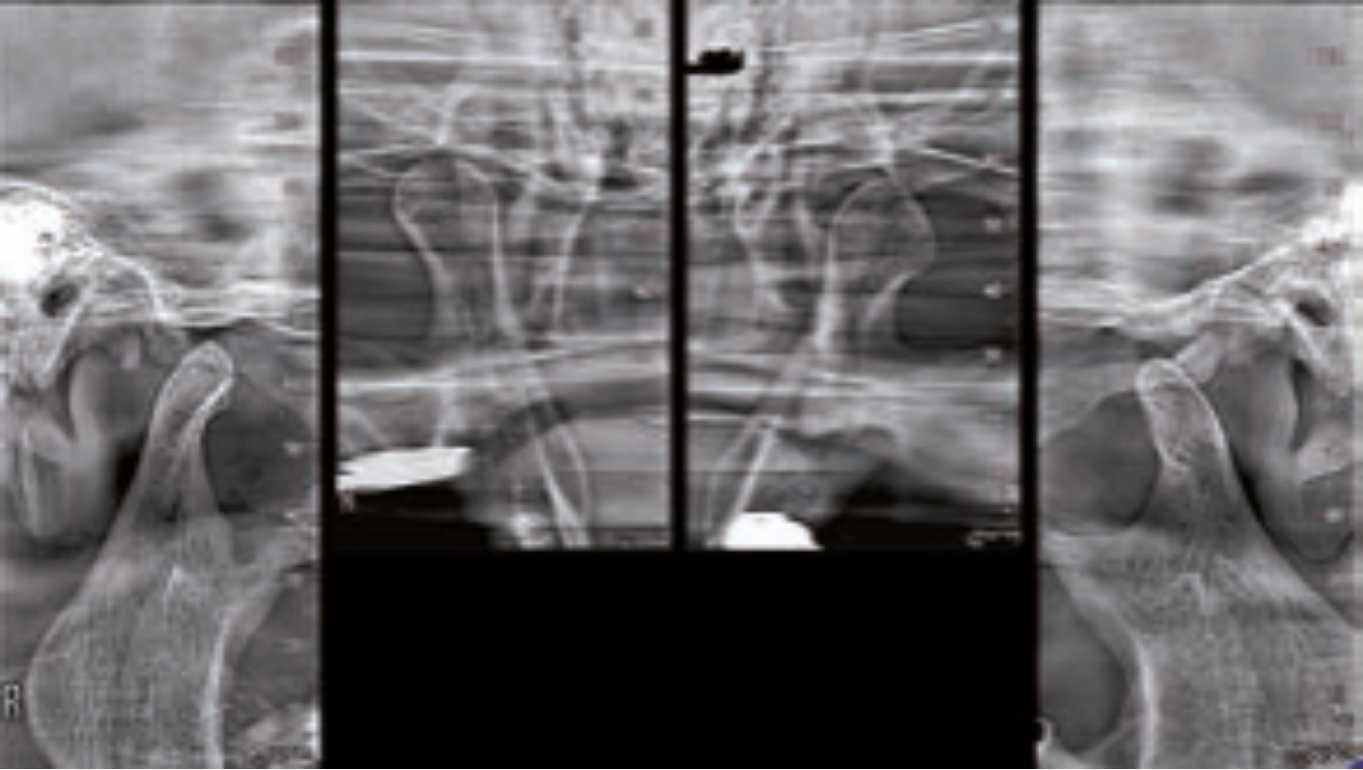

Khảo sát khớp thái dương hàm



Hyperion X5 cung cấp các chương trình khảo sát TMJ với hình ảnh theo hướng latero-lateral và postero-anterior, có thể thực hiện ở trạng thái há hoặc ngậm miệng.









Chụp cho trẻ em



Thiết bị có các chương trình chụp panoramic cho trẻ em với vùng chiếu được giới hạn và thông số tối ưu cho khám nhanh. Ở chế độ 3D, các FOV giảm kích thước có thể được sử dụng để khảo sát toàn bộ hoặc một phần cung răng trẻ em với phạm vi chiếu giới hạn.

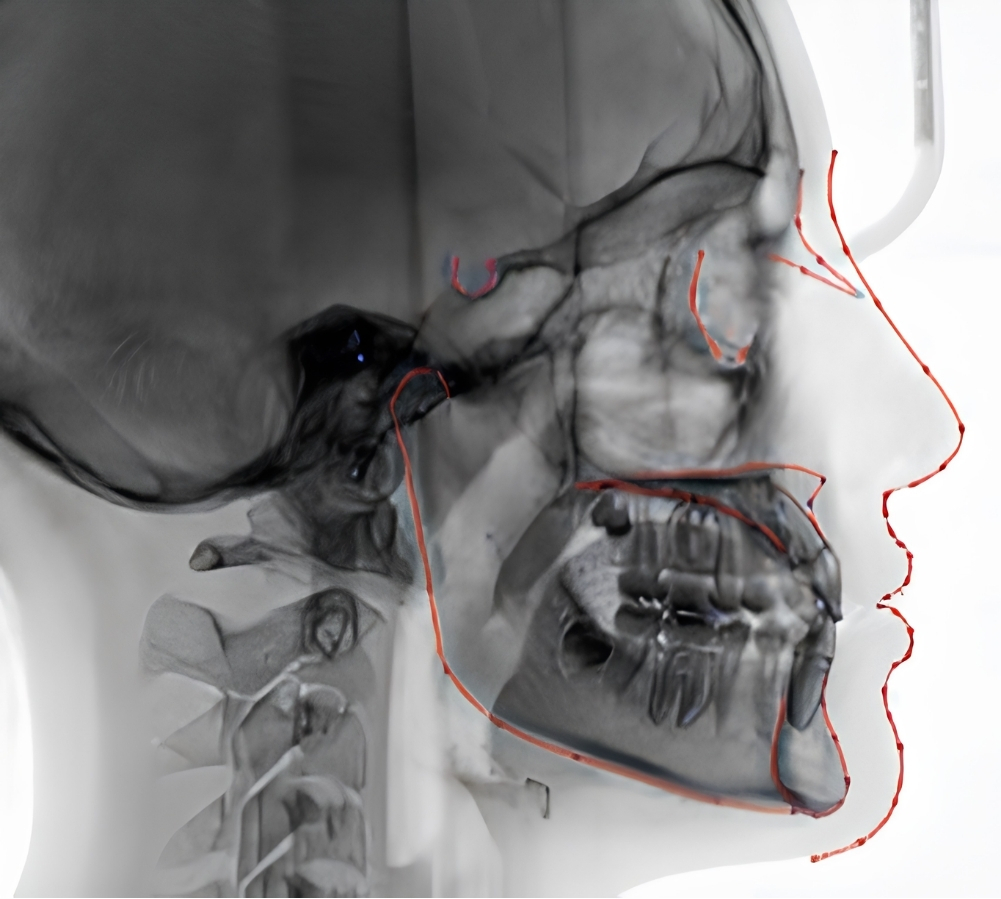

Chụp Cephalometric – có thể tích hợp theo cấu hình



• Hyperion X5 được thiết kế theo nền tảng module, cho phép bổ sung teleradiography/cephalometric arm ở các cấu hình phù hợp.
• Hệ thống Ceph hỗ trợ các chương trình chụp như latero-lateral, antero-posterior/postero-anterior, submentovertex, Waters, reverse Towne và carpus. Ngoài chế độ tiêu chuẩn, thiết bị có TOP CEPH positioning dành cho trẻ em nhằm tối ưu việc định vị và giới hạn vùng chiếu.
• Thời gian quét Ceph theo thông số catalogue khoảng 9,9 giây ở Standard và 3,7 giây ở Quick Scan.



Hệ thống định vị hỗ trợ quy trình chụp

Hyperion X5 không chỉ tập trung vào khả năng thu nhận hình ảnh mà còn tích hợp nhiều công cụ hỗ trợ định vị bệnh nhân.

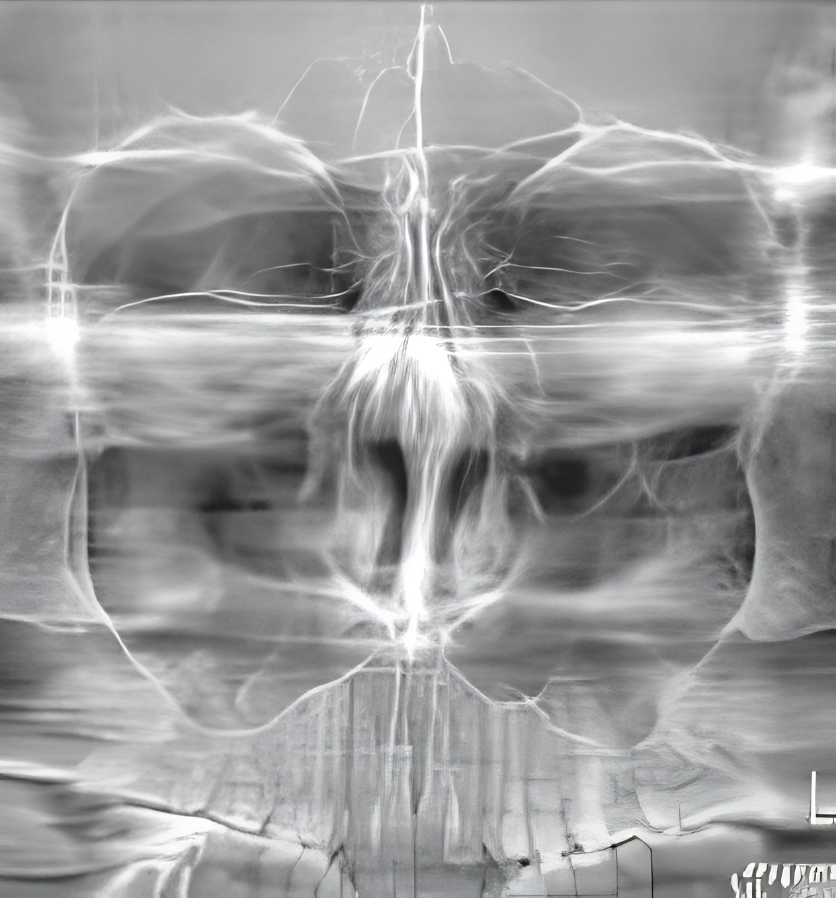

Scout View – hỗ trợ căn chỉnh vùng chụp 3D



Trong chụp 3D, Scout View cung cấp hình ảnh định hướng ở các mặt phẳng sagittal và frontal với liều thấp, cho phép người vận hành kiểm tra và tinh chỉnh vùng khảo sát trước khi thực hiện quét chính thức. Hệ thống sau đó có thể tự động điều chỉnh vị trí bằng chuyển động servo hỗ trợ.









3 laser guides – Xác định vị trí bệnh nhân trong quá trình chụp



Ba tia laser định vị giúp xác định vị trí bệnh nhân trong quá trình chụp. Kết hợp với hệ thống tựa đầu có 4 hoặc 5 điểm tiếp xúc tùy phiên bản, giải pháp định vị hướng đến sự ổn định của bệnh nhân trong suốt quá trình thu nhận hình ảnh.









Tựa đầu công thái học



Phiên bản 3D sử dụng tựa đầu có 5 điểm tiếp xúc gồm điểm tựa trán, hai điểm tựa bên, bite block và chin rest. Thiết kế này hỗ trợ căn giữa và giữ ổn định bệnh nhân trong quá trình chụp.









Các công cụ xử lý hình ảnh hỗ trợ chẩn đoán

2D PiE – Bộ tăng cường hình ảnh toàn cảnh





2D PiE sử dụng các bộ lọc xử lý hình ảnh nhằm tự động tối ưu hiển thị từng vùng giải phẫu trên ảnh 2D. Hệ thống có thể điều chỉnh có chọn lọc các vùng khác nhau để làm rõ chi tiết trên hình ảnh panoramic và dentition.

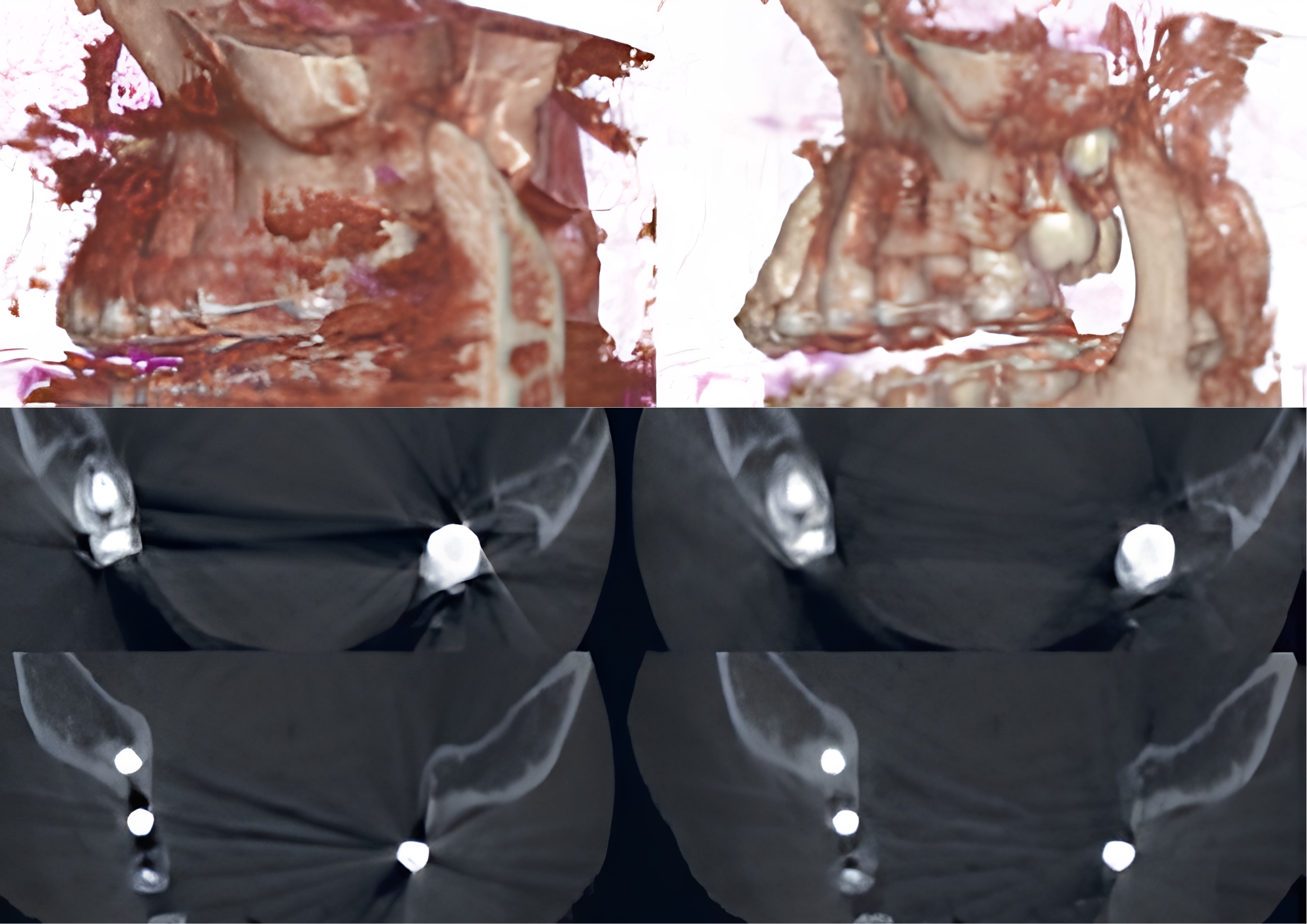

3D SMART – giảm ảnh giả do kim loại





3D SMART (Streak Metal Artifact Reduction Technology) là tính năng giảm các artefact do kim loại trong dữ liệu thể tích 3D bằng quy trình tự động có khả năng hỗ trợ xử lý hình ảnh trong trường hợp có miếng trám amalgam hoặc Implant.

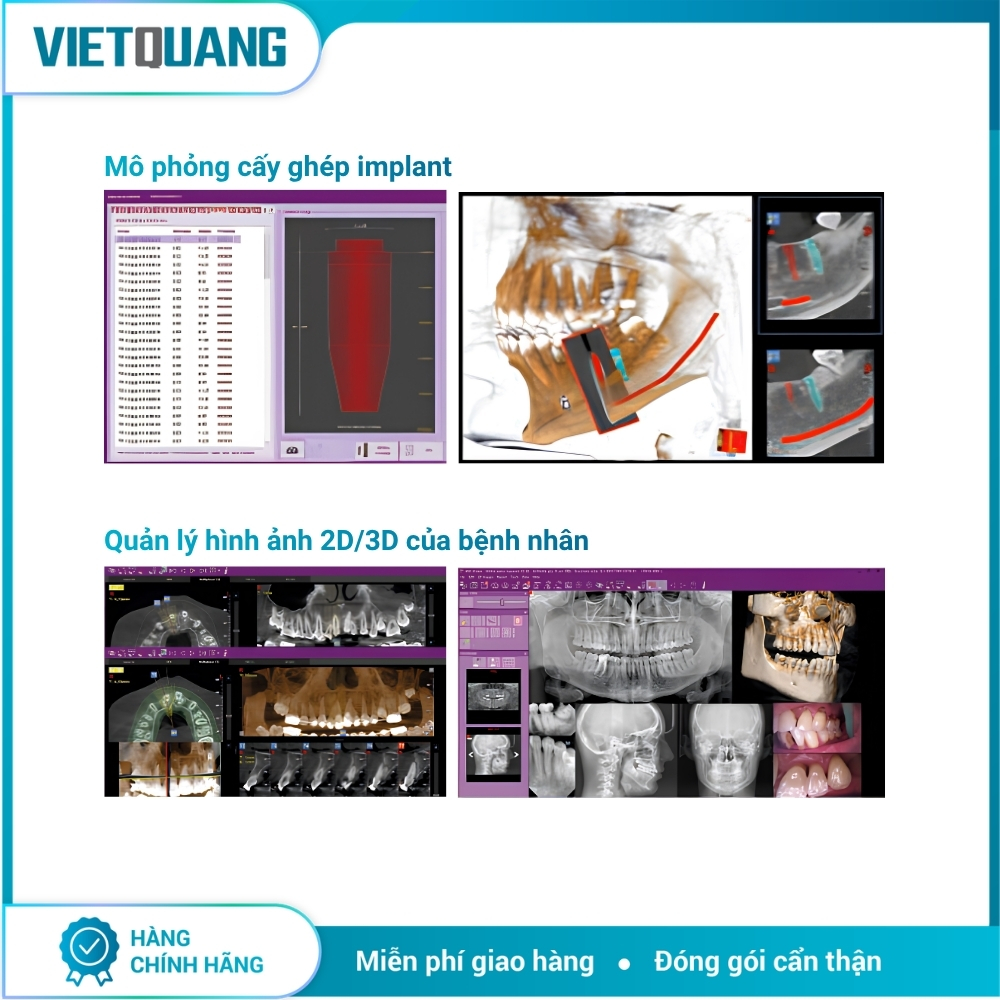

iRYS – quản lý và xử lý dữ liệu 2D/3D





• Hyperion X5 được tích hợp với iRYS, nền tảng phần mềm giúp quản lý và xử lý dữ liệu hình ảnh 2D và 3D.
• iRYS cung cấp môi trường xem nhiều loại dữ liệu, hỗ trợ các công cụ phân tích, hiển thị đa mặt phẳng và dựng hình. Hệ thống cũng cho phép gửi hình ảnh và dữ liệu thể tích đến các phần mềm quản lý phòng khám hoặc các hệ thống thiết kế nâng cao như guided implantology và cephalometric tracking.

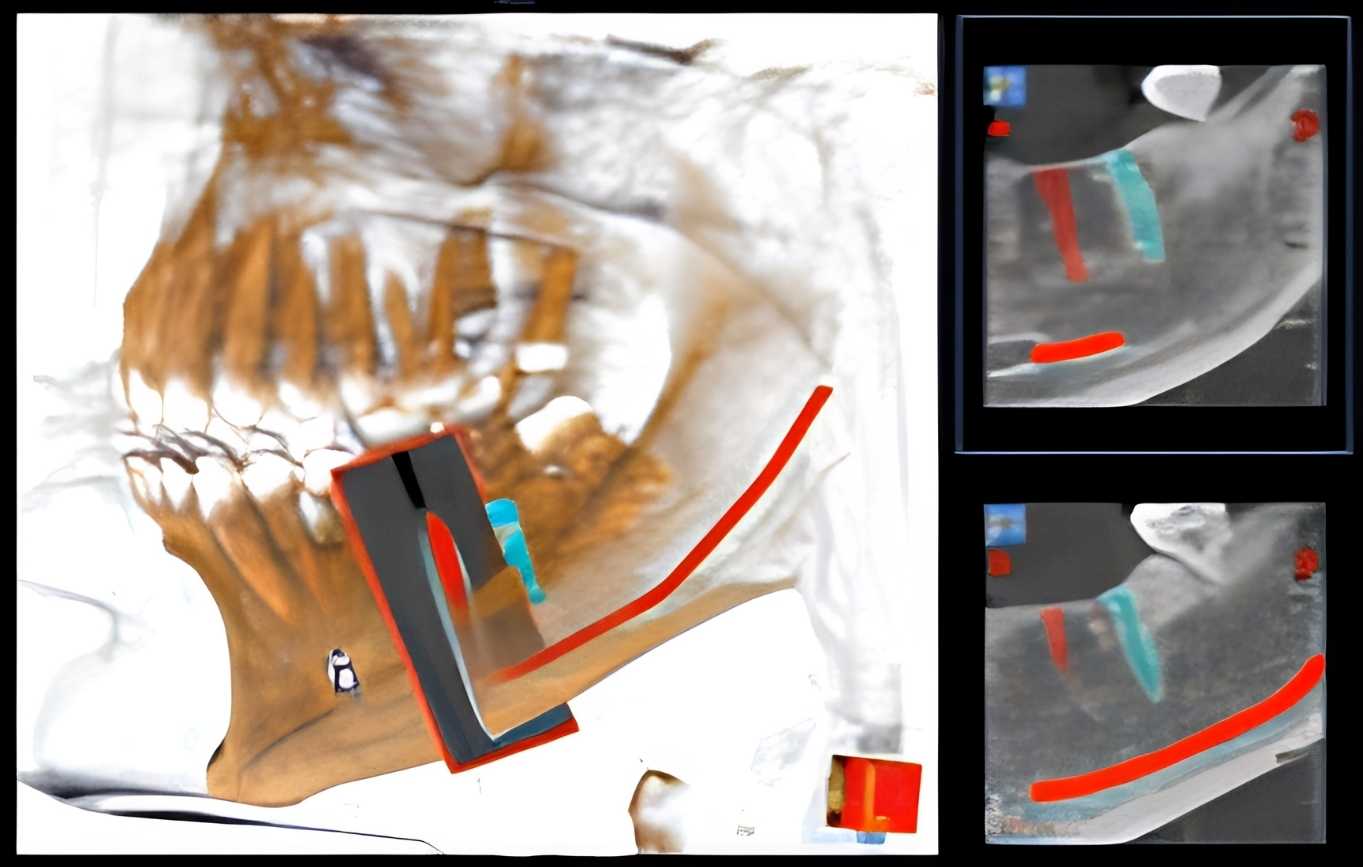

Mô phỏng Implant





Tính năng Implant Simulation trên iRYS cho phép lựa chọn Implant từ thư viện phần mềm và đặt Implant vào dữ liệu 3D để hỗ trợ đánh giá vị trí cũng như các cấu trúc giải phẫu xung quanh.

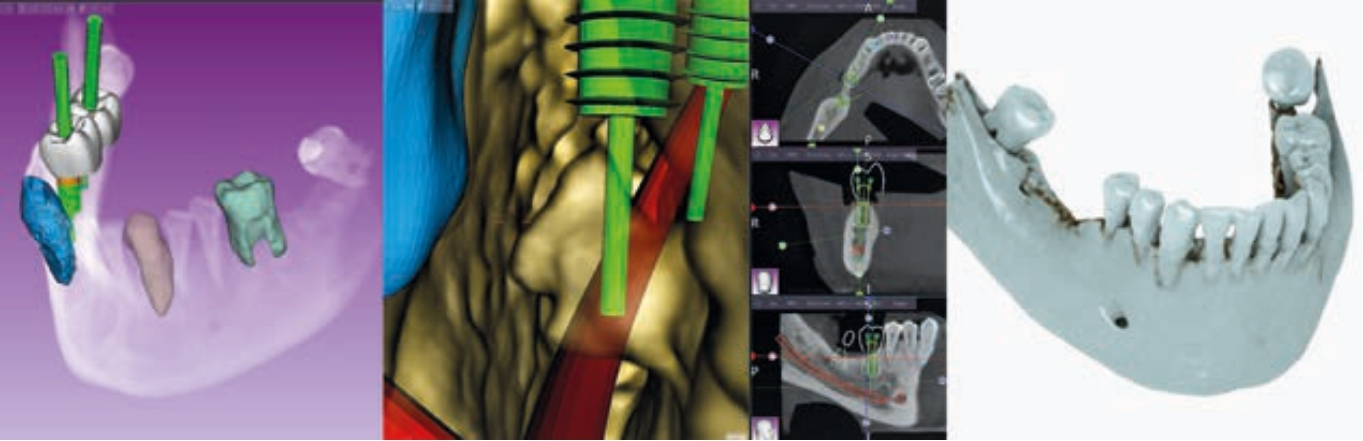

RealGUIDE – kết nối dữ liệu hình ảnh và workflow Implant

RealGUIDE là nền tảng lập kế hoạch Implant trên môi trường CLOUD, tương thích với PC, Mac, iPad và iPhone

Dữ liệu CBCT có thể được kết hợp với dữ liệu STL hoặc PLY từ máy quét quang học để tạo workflow kỹ thuật số từ dữ liệu hình ảnh đến kế hoạch Implant và thiết kế surgical guide. Phần mềm cũng hỗ trợ các tính năng như segmentation dữ liệu giải phẫu bằng AI, virtual endoscopy và RealBODY rendering.

Hyperion X5 cũng có khả năng tích hợp với exoplan cho workflow lập kế hoạch Implant và thiết kế máng phẫu thuật, đồng thời hỗ trợ exocad Smile Creator trong các workflow thiết kế nụ cười và phục hình thẩm mỹ.

Kết nối dữ liệu và quản lý thiết bị

Hyperion X5 hỗ trợ kết nối LAN/Ethernet cùng các chuẩn DICOM 3.0, TWAIN, VDDS, SDK và các nền tảng chia sẻ dữ liệu CLOUD tùy cấu hình.

iRYS hỗ trợ các chức năng DICOM như Print, Storage Commitment, WorkList MPPS và Query/Retrieve, giúp hệ thống có thể tích hợp với môi trường quản lý hình ảnh kỹ thuật số của cơ sở nha khoa.

Bên cạnh đó, Hyperion X5 hỗ trợ các giải pháp giám sát từ xa như Easy Check và Di.V.A., cho phép theo dõi tình trạng thiết bị và dữ liệu sử dụng nhằm hỗ trợ bảo trì và quản lý vận hành.

Thông số kỹ thuật MyRay Hyperion X5

Hạng mục	Thông số
Công nghệ	X-quang 2D / 3D Chùm tia hình nón
Độ phân giải 3D	Thể tích voxel 80 μm
Máy dò 2D	CMOS (CsI), 14 bit
Máy dò 3D	Silicon vô định hình (CsI), 16 bit
FOV 3D	Từ 6 x 6 cm đến 10 x 10 cm
Chế độ 3D	Quét nhanh / Tiêu chuẩn / SuperHD
Thời gian quét 3D	6,4 giây QuickScan; 9,6 giây Standard; 16,8 giây SuperHD
Thời gian QuickPAN	6,8 giây
Thời gian QuickCeph	3,7 giây
2D	Toàn cảnh, MultiPAN, QuickPAN, PAN vuông góc, Cánh răng hàm, TMJ, xoang hàm
Ceph	Latero-Lateral, AP/PA, Carpus và các chương trình Ceph theo cấu hình
Phần mềm	MyRay iRYS
Kết nối	Mạng LAN / Ethernet
Chuẩn dữ liệu	DICOM 3.0, TWAIN, VDDS, SDK
Điều khiển	Virtual Control Panel trên PC và iPad
Lắp đặt	Wall-mounted hoặc floor-mounted tùy phiên bản
Nguồn điện	115–240 V, 1 pha, 50/60 Hz

Hyperion X5 phù hợp với những nhu cầu nào?

Từ các chương trình chụp và hệ sinh thái phần mềm được MyRay công bố, Hyperion X5 có thể được cấu hình để đáp ứng nhiều nhóm nhu cầu chẩn đoán hình ảnh nha khoa:

• Panoramic & Dentition – khảo sát toàn cảnh, từng vùng cung răng, orthogonal panoramic và bitewing.
• Implantology – khảo sát thể tích xương, đánh giá cấu trúc giải phẫu liên quan và hỗ trợ lập kế hoạch Implant.
• Endodontics – khảo sát vùng quan tâm với FOV giới hạn và chế độ độ phân giải cao.
• Orthodontics & Cephalometrics – sử dụng panoramic, Ceph và các chương trình teleradiographic theo cấu hình.
• Maxillary Sinuses – đánh giá thể tích và cấu trúc xoang hàm.
• TMJ – khảo sát khớp thái dương hàm ở các tư thế khác nhau.
• Pediatric imaging – các chương trình panoramic và FOV giới hạn dành cho trẻ em
